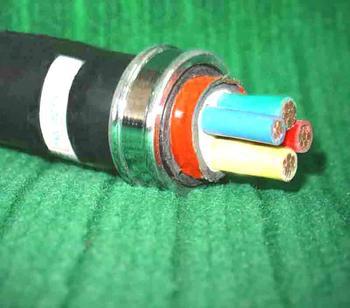

- 商品名稱：NH-VV系列耐火電力電纜
- 添加時間：2019-03-18 17:29:31
- 推薦度：
NH-VV系列耐火電力電纜適用于高層建筑、油田、電站、電廠、礦山、化工、礦井、地鐵等要求防火條件高的場合，也是應急電源、消防泵、電梯通迅信號系統的應備電纜；該產品具有較高的耐火能力，在經受火焰直接燃燒情況下，在一定時間內不發生短路和斷路故障，確保繼續供電以維持照明和傳輸信號，保護人員有足夠的時間安全撤離，有利于滅火及減少損失。
一、生產執行標準
采用企業標準。
二、使用條件
1、交流額定電壓(U0／U)：0.6/1KV
2、電纜最高長期工作溫度
①阻燃聚氯乙烯絕緣及護套：105℃；交聯聚乙烯絕緣：90℃；
②氟塑料絕緣和護套：200℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氯乙烯護套：90℃和125℃兩種。
③無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3、最低環境溫度
①阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃
②氟塑料絕緣和護套：固定敷設-60℃，非固定敷設-20℃
4、電纜安裝敷設溫度應不低于0℃
5、耐火特性
| 符合IEC331規定 | 符合GB12666.6規定 | ||||
| 燃燒時間 | 750℃ | 火焰溫度 | 950℃~1000℃ | 火焰溫度 | 75℃~800℃ |
| 火焰時間 | 3h | 燃燒時間 | 90min | 燃燒時間 | 90min |
| 冷卻時間 | 12h | 附加電壓 | 額定電壓 | 附加電壓 | 額定電壓 |
| 附加電壓 | 額定電壓 | 附加電流 | 3A | 附加電流 | 3A |
| 附加電流 | 3A | A類 | B類 | ||
6、敷設推薦的允許彎曲半徑：單芯電纜應不小于電纜外徑的20倍；多芯電纜應不小于電纜外徑的15倍；
三、耐火電纜型號名稱
| 型 號 | 名 稱 |
| NH-VV | 銅芯阻燃聚氯乙烯絕緣及護套耐火電力電纜 |
| NH-VV22 | 銅芯阻燃聚氯乙烯絕緣及護套鋼帶鎧裝耐火電力電纜 |
| NH-FF | 銅芯氟塑料絕緣及護套耐火電力電纜 |
| NH-FF22 | 銅芯氟塑料絕緣及護套鋼帶鎧裝耐火電力電纜 |
| NH-FV | 銅芯氟塑料絕緣阻燃聚氯乙烯護套耐火電力電纜 |
| NH-FV22 | 銅芯氟塑料絕緣鋼帶鎧裝阻燃聚氯乙烯護套耐火電力電纜 |
注：1、基本型號中絕緣及護套材料還有VD-低煙低鹵阻燃聚氯乙烯、E-低煙無鹵阻燃聚烯烴
2、耐火電纜的耐火特性有A、B兩類，用戶在訂貨時需注明。如：NHA-KVV即為A類耐火控制電纜。
3、我們還生產NH-YJV、NH-YJV22、NH-KYJV、NH-KYJ22等耐火電纜
四、技術性能
| 性能項目 | 單位 | 技術指標 | |
| 20℃時導體直流電阻≤ | Ω/km | 見0.6/1kv聚氯乙烯絕緣電力電纜中表3 | |
| 試驗電壓(5min) | Kv | 3.5 | |
| 絕緣電阻 ≥ | 20℃ | MΩ.km | 36.7 |
| 70℃ | 0.037 | ||
| 耐火特性 | GB12666.6A或B類 | ||
| 阻燃特性 | A或B類(按GB12666.期成束電纜燃燒試驗) | ||
五、規格范圍
| 型號 | 電壓等級 | 規格截面 |
| NH-VV、NH-VV22 NH-YJV、NH-YJV22 | 600/1000 | 芯數:1~4芯、3+2芯 截面:2.5~240(m㎡) |
| NH-KVV、NH-KYJV NH-KVV22、NH-KYJV22 | 450/750 | 芯數:2~61芯 截面:2.5~10(m㎡) |
| NH-BV NH-BVV | 450/750 | 芯數:1~5芯 截面:1.5~240(m㎡) |
六、技術特性
①耐火電纜外徑,截面25m㎡及以下不普通同類型號產品規格大15%,截面25m㎡以上者比普通同類產品型號產品規格大25%
②產品的電氣性能和物理機械性能與普通類產品相同
③耐火電纜的載流量和類似型號的電纜相同
④耐火試驗標準采用IEC331或GB12666.6
七、使用注意事項
①電纜接頭時，導體和絕緣之間應用4層云母帶重迭繞包作為耐火層,其他施工方法與類似電纜相同
②電纜應嚴格避免銳器損壞，否則將會降低電纜的耐火性能
③電纜的允許彎曲半徑為:電纜外徑(D)小于25mm者應不小于4D,電纜外徑(D)大于25mm者應不小于6D
八、交貨要求
①交貨長度不小于100m,允許長度不小于20m短段電纜交貨,其數量應不超過交貨總長度10,長度計量誤差允許不超過±0.5%。
②根據雙方協議允許任何長度的電纜交貨，長度誤差為±0.5%。
