- 商品名稱：WEFTC，WEFTCP風能柔性拖鏈電纜
- 添加時間：2019-03-09 08:40:55
- 推薦度：
介紹：

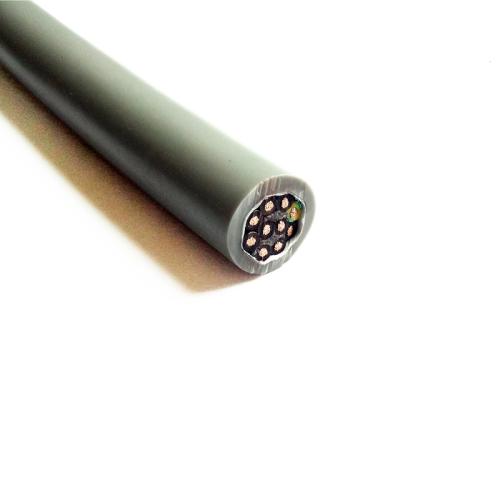

WEFTC，WEFTCP風能柔性拖鏈電纜
| 型號 | 產品名稱 | 用途 | 導體長期允許 工作溫度℃ | 額定電壓 KV | 標稱截面 mm2 |
| WEFTC | 風能柔性拖鏈電纜 | 適用風能發電機組的機艙內，用于轉子構成回路、數據線等 | -30 ~ +80 -50 ~ +80 | 0.6/1 | 1.0 ~ 95 |
| WEFTCP | 風能柔性拖鏈屏蔽電纜 |
| 電纜結構/尺寸表 |
| 型號 | 標稱截面 mm | 導體單絲最大直徑 mm | 電纜外徑/mm | 20 ℃直流電阻 ≤Ω/km | |
| WEFTC | WEFTCP | ||||
| WEFTC WERTCP | 1X1.0 | 0.16 | 5.4 | 6.0 | 19.5 |
| 1X1.5 | 0.16 | 5.7 | 6.3 | 13.3 | |
| 1X2.5 | 0.16 | 6.1 | 6.7 | 7.98 | |
| 1X4.0 | 0.16 | 7.2 | 7.8 | 4.95 | |
| 1X6.0 | 0.21 | 7.9 | 8.5 | 3.30 | |
| 1X10 | 0.21 | 8.8 | 9.6 | 1.91 | |
| 1X16 | 0.21 | 10.8 | 11.3 | 1.21 | |
| 1X25 | 0.21 | 12.6 | 13.4 | 0.78 | |
| 1X35 | 0.21 | 14.0 | 14.8 | 0.554 | |
| 1X50 | 0.31 | 16.1 | 17.1 | 0.386 | |
| 1X70 | 0.31 | 18.2 | 19.0 | 0.272 | |
| 1X95 | 0.31 | 20.7 | 21.5 | 0.206 | |
| 注：以上規格為常用型，可根據用戶要求定制特殊規格 | |||||
| 主要技術參數 |
| 電纜組成結構 | 導體：符合DIN VDE 0295 六類標準和IEC 60228 六類標準 絕緣：特殊PVC混合物 護套：特殊聚氨酯 具有柔軟性、阻燃、耐磨、耐油、耐臭氧、防紫外線等性能 |
| 線芯標識 | 線芯小于或等于5，符合IEC 60245-1標準 |
| 線芯大于5，采用白色芯線 黑色數字編號 | |
| 測試電壓（AC） | 0.6/1000V ： 3500V/5min |
| 絕緣電阻（20℃） | 200MΩ/km |
| 自由懸掛時扭曲應力 | 順時針和逆時針正反各扭轉1200度，進行1000次，無目力可見裂紋 |
