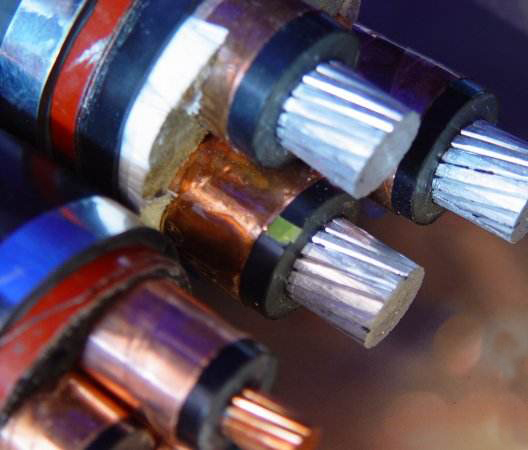

- 商品名稱：26/35kV及以下防水耐水特種電纜
- 添加時間：2019-03-08 10:51:50
- 推薦度：
適用范圍
本產品適用于固定敷設在交流50Hz額定電壓為26/35kV及以下輸配電線路上使用，特別適用于南方潮濕環境及需要電纜壽命長、系統可靠性高的主干線回路上的電力電纜。
二、使用特性
1、敷設時的環境溫度不得低于0℃,電纜的落差不受限制。
2、電纜的最小彎曲半徑規定如下：
單芯20（d+D）±5%；
三芯15（d+D）±5%
（式中D為電纜實際外徑，d為導體的實際外徑）
3、電纜的運行溫度:聚氯乙烯護套不超過90℃;聚乙烯護套不超過80℃ 。
4、電纜導體的最高額定電壓溫度為90℃，導體短路時（最長持 續5S）溫度不超過250℃,
5、一根或二根單芯電纜不允許敷設在鐵質管道中。
6、非磁性單芯鎧裝電纜允許使用于交流線路中，磁性單芯鎧裝電纜僅使用于直流線路中。
三、電纜的型號及規格
1、電纜的型號、名稱及主要用途見表1
表1 電纜的型號及名稱
型 號 名 稱 主要用途
銅芯 鋁芯
TR-YJV TR-YJLV 交聯聚乙烯絕緣聚氯乙烯護套耐水樹特種電纜 敷設在室內、隧道內、電纜溝及松散土壤，電纜不能承受機械外力作用，但可承受一定牽引力。
TR-YJY TR-YJLY 交聯聚乙烯絕緣聚乙烯護套耐水樹特種電纜
TR-YJV22 YJLV22 交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套耐水樹特種電纜 敷設在地下，電纜能承受機械外力作用，但不能承受大的拉力。
TR-YJV23 TR-YJLV23 交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套耐水樹特種電纜
TR-YJV32 TR-YJLV32 交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套耐水樹特種電纜 敷設在水中或落差較大的地方，電纜承受相當的拉力。
TR-YJV33 TR-YJLV33 交聯聚乙烯絕緣細鋼絲鎧裝聚乙烯護套耐水樹特種電纜
TR-YJV62
TR-YJV63 TR-YJLV62
TR-YJLV63 交聯聚乙烯絕緣不銹鋼帶鎧裝聚氯乙烯/聚乙烯護套耐水樹特種電纜 電纜能承受機械外力作用，但不能承受大的拉力，非磁性單芯鎧裝電纜允許使用于交流線路中。
TR-YJV72
TR-YJV73 TR-YJLV72
TR-YJLV73 交聯聚乙烯絕緣細不銹鋼絲鎧裝聚氯乙烯/聚乙烯護套耐水樹特種電纜 敷設在水中或落差較大的地方，電纜承受相當的拉力，非磁性單芯鎧裝電纜允許使用于交流線路中。
2、電纜的線芯數及截面見表2
表2 電纜的標稱截面
型 號 芯數 額定電壓(kV)
6/6 、
6/10 8.7/10、
8.7/15 21/35 26/35
標稱截面（mm2）
TR-YJV、TR-YJY、TR-YJLV、TR-YJLY 1 25～630 25～630 50～630 50～630
TR-YJV62、TR-YJLV62
TR-YJV63、TR-YJLV63
TR-YJV72、TR-YJLV72
TR-YJV73、TR-YJLV73
TR-YJV、TR-YJY、TR-YJLV、TR-YJLY 3 25～630 25～630 50～630 50～630
TR-YJV22、TR-YJV23、TR-YJLV22、TR-YJLV23
TR-YJV32、TR-YJV33、TR-YJLV32、TR-YJLV33
TR-YJV22、TR-YJV23、TR-YJLV22、TR-YJLV23
TR-YJV32、TR-YJV33、TR-YJLV32、TR-YJLV33
四、主要技術要求
1、26/35kV交聯聚乙烯絕緣耐水樹特種電纜結構示意圖、結構、外徑及重量。
