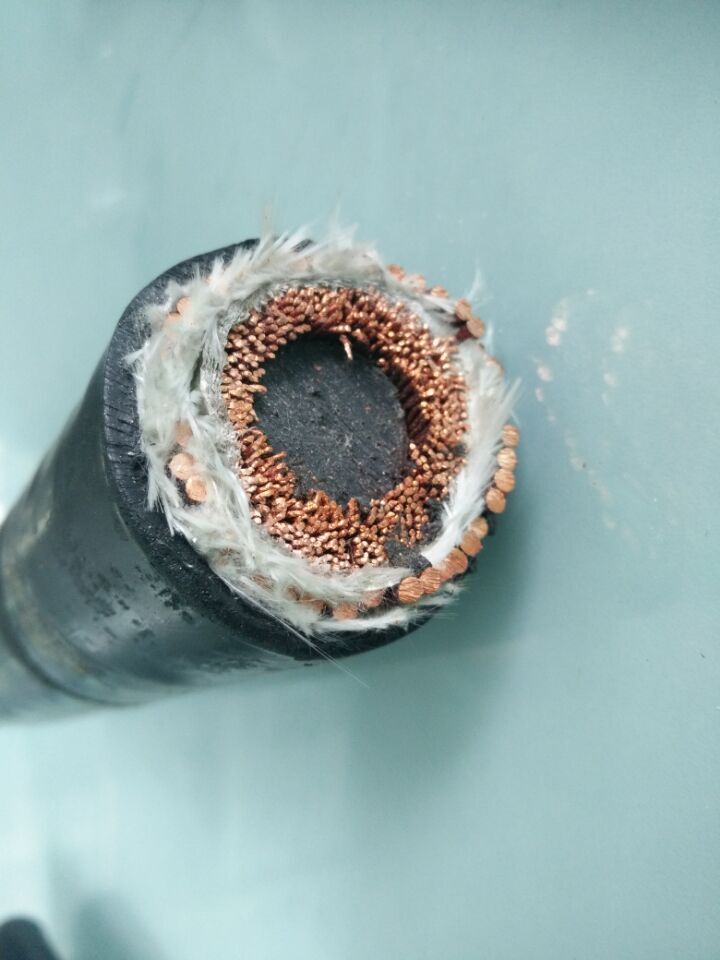

- 商品名稱：ANHDL耐火電纜
- 添加時間：2021-12-01 20:06:06
- 推薦度：
ANHDL耐火電纜使用條件
1.交流額定電壓：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2.電纜zui高長期工作溫度
（1）阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
（2）氟塑料絕緣和護套：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種。
（3）低鹵低煙阻燃PVC絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3.zui低環境溫度：
（1）阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；
（2）氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃；
4.電纜安全敷設溫度不應低于0℃。
5.耐火特性：
ANHDL耐火電纜符合IEC331規定 符合GB12666.6規定
火焰溫度 750℃ 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃
燃燒時間 3h 燃燒時間90min 燃燒時間90min
冷卻時間 21h 附加電壓 額定電壓 附加電壓 額定電壓
附加電壓 額定電壓 附加電流 3A 附加電流 3A
附加電流 3A A類 B類
6.敷設允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；
鋼帶鎧裝電纜應不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。
ANHDL耐火電纜型號 名稱 備注
ANHDL鍍錫導體（鍍鎳，純鎳）云母加玻璃絲絕緣玻璃絲編織燒結護套耐火耐高溫電纜
可敷設在對耐火有要求的室內或靠近明火熱源較高的場所（200°C-1500°C之間可選）
NA-YJV/NB-YJV交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜
可敷設在對耐火有要求的室內、隧道及管道中。
NA-YJV22/NB-YJV22交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套A(B)類耐火電力電纜
適宜對耐火有要求時埋地敷設，不適宜管道內敷設。
WDNA-YJY/WDNB-YJY交聯聚乙烯絕緣聚烯烴護套A(B)類無鹵低煙耐火電力電纜
可敷設在對無鹵低煙且耐火有要求的室內、隧道及管道中。
WDNA-YJY23/WDNB-YJY23交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜
適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。
| 代號 | 名稱 |
| Za | 阻燃 |
| ZA | 阻燃A類 |
| ZB | 阻燃B類 |
| ZC | 阻燃C類 |
| ZDb | 阻燃D類 |
| 省略 | 有鹵 |
| W | 無鹵 |
| D | 低煙 |
| U | 低毒 |
| N | 耐火 |
| NJ | 耐火加沖擊 |
| NS | 耐火加噴水 |
a Z為單根阻燃，僅用于基材不含鹵素的產品。基材含鹵素的，Z省略。 b ZD為成束燃燒D類，適用于外徑不大于12mm即較細的產品。 |
ANHDL耐火電纜具體特性，設計人員在設計選用時應注意以下幾個問題：
(1)當耐火電纜用于電纜密集的電纜隧道、電纜夾層中，或位于油管、油庫附近等易燃場所時，應首先選用A類耐火電纜。除上述情況外且電纜配置數量少時，可采用B類耐火電纜。
(2)耐火電纜大多用作應急電源的供電回路，要求火災時正常工作。由于火災時環境溫度急劇上升，為保證線路的輸送容量，降低壓降，對于供電線路較長且嚴格限定允許電壓降的回路，應將耐火電纜截面至少放大一檔。
(4)為降低電纜接頭在火災事故中的故障機率，在安裝中應盡量減少接頭數量，以保證線路在火災中能正常工作。如果需要做分支接線，應對接頭做好防火處理。
